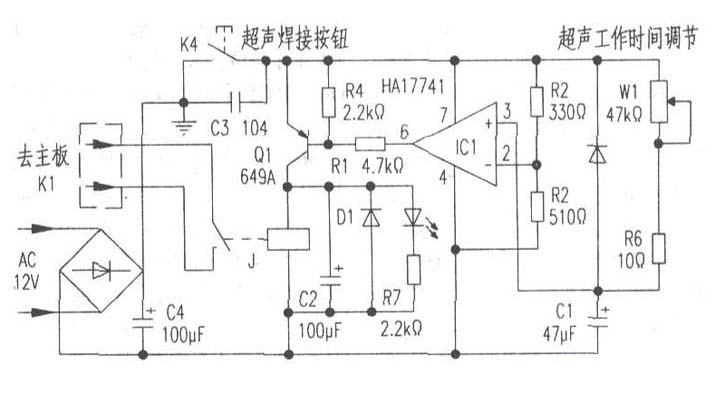

超聲波焊機電路原理圖 超聲波電路圖

超聲波焊接機功率控制器電路結構，包括控制電路、驅動電 路和功率調節電路；控制電路與驅動電路的輸入端連接，向驅動電路 輸入控制電信號；而驅動電路的輸出端與功率調節電路的觸發端連 接，根據接收到的來自控制電路的控制信號，驅動功率調節電路導通； 功率調節電路的輸入端與負載連接，而輸出端與EMI連接，將負載輸 出的信號進行調節后輸入EMI。

超聲波焊接機功率控制器電路結構還包括一浪涌電壓保護 電路，其與負載并接。

超聲波焊接機功率控制器電路結構還包括一浪涌電壓保護 電路，其與電路的電源并接。

通過在普通功率控制器電路中串接 由控制回路、驅動電路和功率調節電路組成的閉環回路，將信號進行處理后再輸入EMI ，可根據工作所需的功率因數及電路中的實際情況 自動進行調整，工作效率高，功率調節范圍大、精度高，使用成本低。
